課題解決事例03

お客様の課題

部品（現品）と図面はあるが、金型を廃却してしまった。図面から形状モデリングは可能だが、現物と図面値の整合性を検証したい。（客先からは図面値より現物形状、穴位置を優先して欲しいとの要望）。

解決方法

ベクトロンにてスキャンを実施致します。図面値からモデリングしたデータとスキャンデータを重ね合わせ、図面値と現物の誤差を報告致します。

非接触スキャン

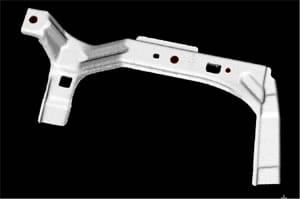

現物から非接触スキャナーにてスキャン取り込み

現物とデータの基準合わせ

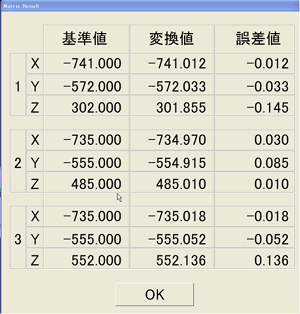

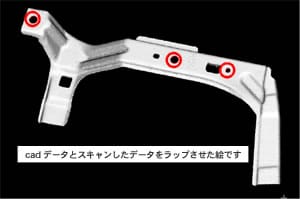

お客様から支給頂いたデータとスキャンしたデータを基準穴（3ヶ所）で重ね合わせ、その誤差を報告します。

比較&検証1

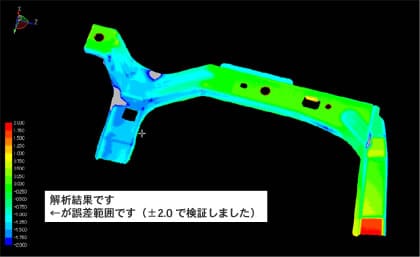

お客様からご支給いただいたデータとスキャンしたデータを基準穴（3ヶ所）で重ね合わせ、その誤差を報告します。

比較&検証2

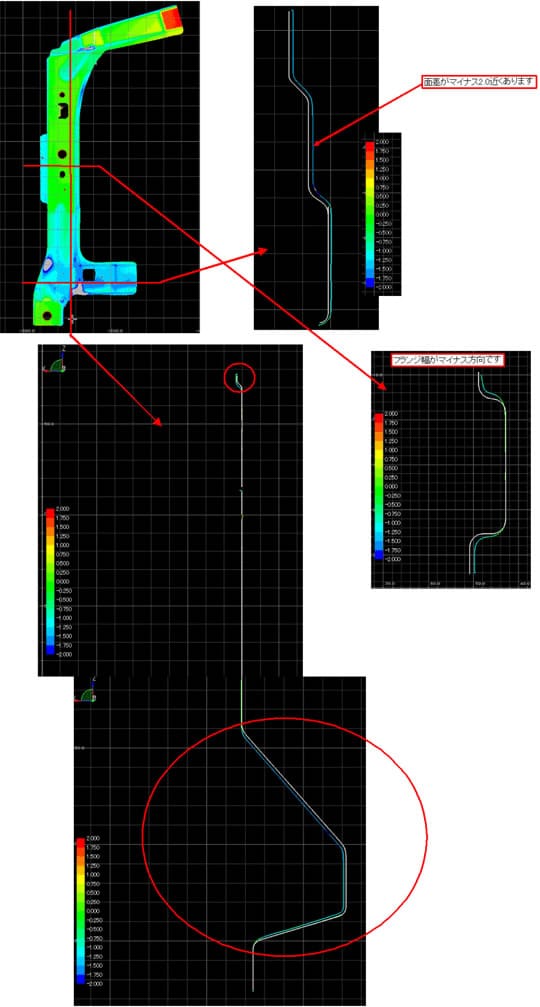

断面計測も瞬時に可能です。

レポート

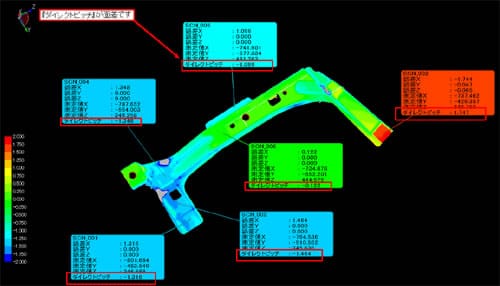

カラーマップと実質誤差を検査報告書とカラーマップにまとめ、お客様に提出させて頂きました。（ここまでの作業工数は約4時間）
